ツールス・オプション一覧

ボーリング作業を支障なく行うため欠かせないツールス。ボーリングマシン本体はもちろん、ツールスも慎重に選びましょう。ここでは、各メーカーのボーリング用ポンプの特徴をご紹介します。

安全性・小スペース・低騒音で選ぶ
「おすすめのボーリングマシンメーカー3選」

ツールス・オプション
とは？

掘削に必要な付属品

ツールスとは、ボーリングマシンで掘削やコアを採取する際に必要な付属品のことです。ボーリングマシンは、機械本体だけあればいいわけではありません。ボーリングマシンの先端に取り付けるドリルのような「ビット」、エンジンの回転力を伝えたり送水を行う「ロッド」、調査のために地盤を採取する「コアチューブ」など、さまざまな付属品（ツールス）が必要です。

それぞれの機能は以下の通りです。

• ボーリングビット：地面を直接掘り起こす
• ボーリングロッド：ボーリングビットまでエンジンの回転力を伝えたり、ボーリング用の水を届ける
• コアチューブ：コアビットで採掘したコアを収納する
• ケーシングパイプ：地盤が崩れても孔の状態をキープできるようにする

ボーリングの目的や地盤の状態に合わせたツールスを選択することで、より効率的に掘削を行うことが可能です。

おすすめのボーリング用ビット

ここでは、Bori-Hori編集チームがピックアップしたビットを紹介します。

【選出理由】
「ボーリング　ビット」とGoogle検索し、10ページ以内に上位表示されるメーカーの製品をピックアップしています。
（2023年8月1日調査時点）

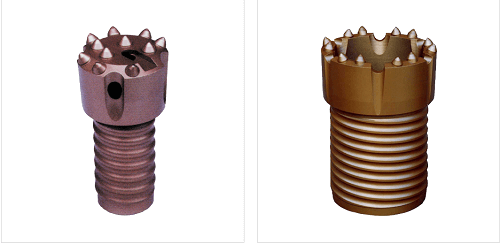

"アロービット"ハイスピードタイプ（鉱研工業）

中硬岩・硬岩などの地層に対応するアロービット。硬質石灰岩　玄武岩、流紋岩　結晶片岩にも適しており、インナービットとアウタービットもそれぞれ用意しています。

ドリリングツールス"アロービット"ハイスピードタイプのスペック情報

【ハイスピードタイプ　アウタービット】

ビット径×ロッド	101mm×P89～225mm×P216

【ハイスピードタイプ　インナービット】

ビット径×ロッド	65mm×P57～175mm×P165

鉱研工業の公式HPから
問い合わせる

フォーディア　インプリビット（YBM）

カナダに本社を置き、技術開発力に定評のあるFORDIA社のダイヤモンドビットです。「鮫の歯」のような鋭い切れ味が特徴で、世界中のさまざまな岩質で使用されています。

フォーディア　インプリビットのスペック情報

公式HPにスペックの記載はありませんでした。

YBMの公式HPで製品の詳細を見る

エアハンマー用ビットSUPER JAWS（東亜利根ボーリング）

軟弱地盤から硬岩まで対応可能。硬岩層でも目的の掘削径が得られます。掘削がスムーズでスライムの排出性にも優れているため、ケーシングトップを傷めることなく、深尺ケーシング工法が行えます。

エアハンマー用ビットSUPER JAWSのスペック情報

ビット外径（mm）	拡張時148.0～886.0、縮小時115.0～809.0
適用ケーシング（mm）	内径130.8～838.2、外径139.8～863.6
ケーシングシュー内径（mm）	120.0～813.0

東亜利根ボーリングの公式HPで製品の詳細を見る（PDF）

ボーリングビット（東邦地下工機）

シングルコアチューブ、もしくはダブルコアチューブに接続し、硬岩、超硬岩の掘削に使用します。「サーフェイスビット」と「インプリグネイテッドビット」があり、地層によって使いわけることが可能です。

ボーリングビットのスペック情報

外径（mm）	46～146
内径（mm）	30～120

東邦地下工機の公式HPで製品の詳細を見る

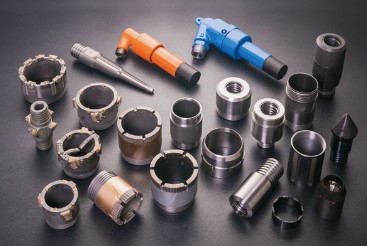

メタルクラウン、ウイングメタルクラウン、ロッドクラウン
（扶桑工業）

コアチューブ先端に取付けてコアボーリングに使用するメタルクラウン、軟弱地層または粘土層等に適したウイングメタルクラウン、ボーリングロッドに取り付けるロッドクラウンがあります。

メタルクラウン、ウイングメタルクラウン、ロッドクラウンのスペック情報

【メタルクラウン】

植付外径（mm）	46～358
植付内径（mm）	30～331
チップ数	標準角形メタルチップ 6～22、標準スーパーメタルチップ 6～24

【ウイングメタルクラウン】

外径（mm）	66～101
内径（mm）	40～70
羽根数	3～4

【ロッドクラウン】

シャンク外径（mm）	42
肉厚（mm）	8
チップ形状	角型チップ，スーパーチップ（40.5の場合）、スーパーチップ（42Cの場合）

扶桑工業の公式HPで製品の詳細を見る（PDF）

おすすめのボーリング用ロッド

ここでは、Bori-Hori編集チームがピックアップしたロッドを紹介します。

【選出理由】
「ボーリング　ロッド」とGoogle検索し、10ページ以内に上位表示されるメーカーの製品をピックアップしています。
（2023年8月1日調査時点）

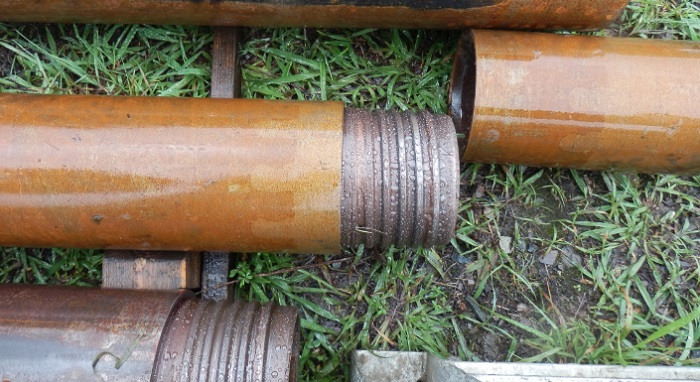

ボーリングロッド（鉱研工業）

パイプ形状の異なる2種類があります。長尺、深尺ボーリングに適した「アプセットウォールロッド」と、肉厚が均一で、主に浅尺に用いられる「パラレルウォールロッド」です。

ボーリングロッドのスペック情報

【JIS規格】

外径（φ：㎜）	50～33.5
肉厚（t：㎜）	6.5～5.25
標準長さ（m）	3.0/1.5/1.0/0.5
質量（kg/3m）	22.0～11.3
ロッドカップリング内径（H:mm）	22～13

【DCDMA規格】

外径（φ：㎜）	88.9～27.8
肉厚（t：㎜）	5.55～4.65
標準長さ（m）	3.0～0.5
質量（kg/3m）	38.0～8.0
ロッドカップリング内径（H:mm）	60～11

鉱研工業の公式HPから
問い合わせる

ボーリングロッド
（カップリング付）（YBM）

ボーリングロッドの材質、強度に配慮し、より強度の高いロッドを追求。化学成分、機械的性質にこだわり、厳密な品質管理のもとで製造しています。

ボーリングロッドのスペック情報

長さ（m）	0.5～3.0
3mあたりの質量（kg）	12.8～22.5

YBMの公式HPで製品の詳細を見る
