地中熱利用工事

一口にボーリングマシンと言っても、マシンの機構などによって種類が異なります。導入する際は、現場や工事内容にあったマシンを選びましょう。ここでは、地中熱利用工事で活躍するボーリングマシンをご紹介します。

地中熱利用工事とは？

安定的に利用できる地中熱を取り出すための工事

自然エネルギーの必要性が高まっている今、特に注目されているのが地中熱です。地中熱とは、地表から地下200mまでの地中にある熱のこと。深さ10m以深は年間を問わずほぼ一定の温度を保っており、天候に左右されたり、利用を制約されたりすることなく、安定的にいつでも利用することができます。

地中熱利用工事とは、この地中熱を利用できるようにするための工事です。地中にボーリングで孔を開け、設備を挿入して、必要な熱エネルギーを取り出せるようにします。

CO2削減やヒートアイランド対策にも大きな効果が得られることから、住宅をはじめ、学校・病院・ビル・温浴施設・道路融雪などさまざまな場所で利用されています。

地中熱利用工事のボーリングマシン使用事例

ボーリングマシンは地中熱利用工事にも活用されています。ここでは、地中熱利用工事でボーリングマシンを使用した事例を紹介します。ボーリングマシンの活用方法の参考にしてください。

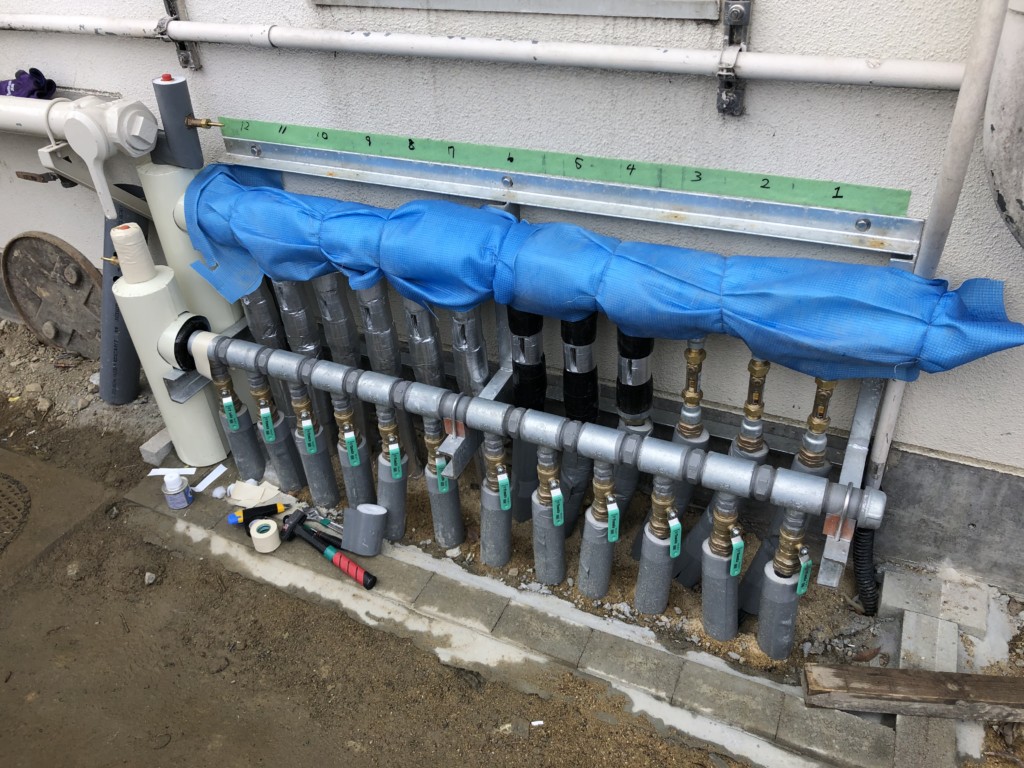

冷暖房システムに地中熱と排水熱を利用

引用元：クラフトワーク株式会社公式HP
（https://kraftwerk75.co.jp/%E4%BA%AC%E9%83%BD%E5%BA%9C%E3%80%80%EF%BD%8B%E5%B7%A5%E5%A0%B4%E3%80%80%E5%9C%B0%E4%B8%AD%E7%86%B1%E3%81%A8%E6%8E%92%E6%B0%B4%E7%86%B1%E3%82%92%E5%88%A9%E7%94%A8%E3%81%97%E3%81%9F%E5%86%B7%E6%9A%96/）

ボアホール型地中熱システムの導入に際し、ボーリングマシンを用いて12本の地中熱井戸を掘削しました。このシステムは地中の安定した熱をヒートポンプで効率的に活用し、工場の冷暖房に利用しています。従来は廃棄されていた排水の熱も熱交換器で回収し、暖房の補助熱源として再利用します。環境負荷を抑えた省エネ型の冷暖房システムです。

参照元：クラフトワーク株式会社公式サイト（ https://kraftwerk75.co.jp/%E4%BA%AC%E9%83%BD%E5%BA%9C%E3%80%80%EF%BD%8B%E5%B7%A5%E5%A0%B4%E3%80%80%E5%9C%B0%E4%B8%AD%E7%86%B1%E3%81%A8%E6%8E%92%E6%B0%B4%E7%86%B1%E3%82%92%E5%88%A9%E7%94%A8%E3%81%97%E3%81%9F%E5%86%B7%E6%9A%96/ ）

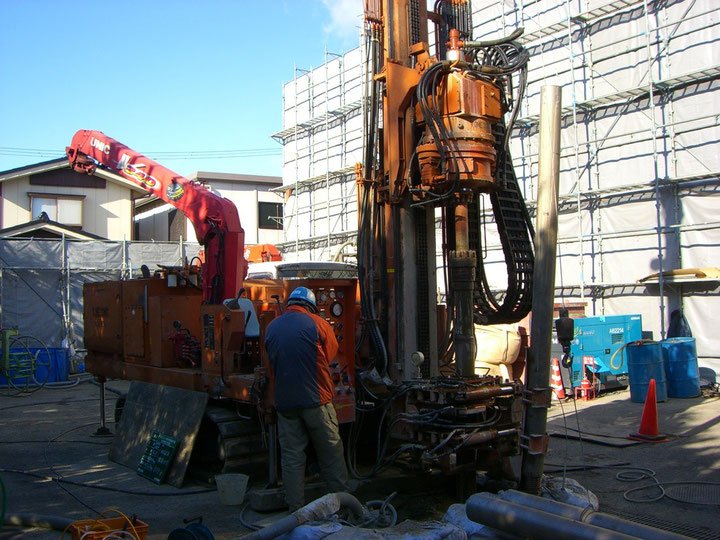

ロードヒーティングや建物の冷暖房に活用

引用元：福島地下開発公式HP
（https://www.ftk-44.jp/%E4%BA%8B%E6%A5%AD%E7%B4%B9%E4%BB%8B/%E5%9C%B0%E4%B8%AD%E7%86%B1/）

福島地下開発では、一般住宅専用の地中熱ボーリングマシン「福・プローブ」を日本大学と共同開発し、地中熱交換井の掘削工事を実施しています。直径約179mm、深度100m級のボアホールを掘削し、高密度ポリエチレン製のUチューブを挿入します。硅砂で充填して熱交換器を構築する工事です。冷暖房やロードヒーティングなど多様な用途で地中熱を活用しています。

参照元：福島地下開発公式サイト（ https://www.ftk-44.jp/%E4%BA%8B%E6%A5%AD%E7%B4%B9%E4%BB%8B/%E5%9C%B0%E4%B8%AD%E7%86%B1/ ）

おすすめの地中熱利用工事用のボーリングマシン

ここでは、Bori-Hori編集チームがピックアップした地中熱利用工事用のマシンを紹介します。

【選出理由】
「ボーリングマシン　メーカー」とGoogle検索して10ページ以内に上位表示されるメーカー（オリジナルの製品を製造・販売）10社のうち、
「地中熱利用工事　ボーリングマシン」に該当する情報を公式HPに掲載しているメーカーの製品をピックアップしています。
（2023年8月1日調査時点）
※また、各企業の公式サイト上に該当する工事事例や事業紹介コンテンツが存在する場合、そのページもあわせてご紹介しています。（2024年11月12日調査時点）

東亜利根ボーリング

ボーリングマシーンロータリーバイブレーションタイプSD ソニックドリル

ソニックドリル工法で従来機よりも高速に掘削することが可能

引用元：東亜利根ボーリング公式HP
https://www.toa-tone.jp/manufacture/index.html

東京スカイツリー地区の熱供給事業にも採用されたシリーズ
掘削能力の向上を図りつつ、小型化・軽量化を実現
高速な掘削を可能にする独自の掘削工法

引用元：東亜利根ボーリング公式HP
https://www.toa-tone.jp/manufacture/index.html

ボーリングマシーンロータリーバイブレーションタイプSD ソニックドリルのスペック情報（SD-125の場合）

【ドリルヘッド】

形式	油圧モーター駆動
回転数（min -1）	0 - 57 （低速時）
チルト角度（°）	0 – 45
回転トルク（kNm）	5.88 （低速時）、2.94（高速時）

【フィードシステム】

形式	油圧モーターチェーン方式
押下力（kN）	68.6
押上力（kN）	68.6
フィード速度（m/min.）	0 – 15.0
ストローク長（mm）	4,630

【オシレーター】

形式	油圧モーター駆動

【ガイドシェル】

形式	油圧起倒式
リーダースライド（上下）（mm）	ストローク：1,000（上下各500）
スイング角度（°）	±5

【巻上装置】

形式	油圧モーターウィンチ
巻上能力（kN）	6.9
ロープ径（mm×m）	9.0x20

【クローラー】

燃料タンク容量（L）	軽油250
作動油タンク容量（L）	400

【レベリングジャッキ】

ストローク（mm）	500

【重量・寸法】

ドリル本体重量（kg）	約 10,000（オプション含まず）
本体寸法（LxWxH）（mm）	7,860x1,980x2,800

東亜利根ボーリングの公式HPで製品の詳細を見る（PDF）

東亜利根ボーリング

ボーリングマシーンロータリーバイブレーションタイプSP スーパープローブ

特殊振動機構でこれまで困難だった掘削が容易に

引用元：東亜利根ボーリング公式HP
https://www.toa-tone.jp/manufacture/m04.html

自社開発によりコンパクトな機体
ベースマシン設計によりハイスペックを実現
低騒音・低振動にも配慮

引用元：東亜利根ボーリング公式HP
https://www.toa-tone.jp/manufacture/m04.html

SP スーパープローブのスペック情報（SP-8000の場合）

本体形式	スーパープローブ“SP-8000”
削孔能力（m）	100

【ロータリーヘッド】

形式	油圧モーター駆動
スピンドル回転数（min -1）	Low0-27（33）、High0-54.2（バイブロ未使用時0-105）
スピンドルトルク（kNm）	5.4（low）、2.7（High）

【フィード】

形式	油圧シリンダーチェーン付き
給圧力（kN）	46.0
バランス力（kN）	98.0
フィード速度（m/min.）	0-19.5（掘削時）、27.9（急速時）
バランス速度（m/min.）	0-9.2（掘削時）、3.1（急速時）
ストローク長（mm）	1,800/3,000（O.P）

【バイブロ】

形式	油圧モーター駆動
最大振動数（cpm）	4,000
最大起振力（kN）	78.4

【マスト】

形式	油圧シリンダー駆動
マストスライド長（mm）	600
ヘッドシーブ	高さ調整可能（組立式）
スイング角度（°）	±5

【ホイスト】

形式	油圧モーター駆動
巻き能力（kN）	9.95/15.00（O.P）
巻き速度（m/min.）	0-50
ロープサイズ（mm×m）	8.0×95/9.0×30（O.P）

【重量】

総重量（kg）	約5,500/約7,300（O.P）

東亜利根ボーリングの公式HPで製品の詳細を見る（PDF）

東亜利根ボーリング

ボーリングマシーンロータリーバイブレーションタイプHLL

2,000～3,000mの深部調査も
お任せ

引用元：東亜利根ボーリング公式HP
https://www.toa-tone.jp/manufacture/index.html#m02

水制動機を備え、降下作業の安全性を確保
大孔径・深堀りに十分なトルク数
シングルロープで最大8tonの巻上能力

引用元：東亜利根ボーリング公式HP
https://www.toa-tone.jp/manufacture/index.html#m02

HLLのスペック情報

【スイベルヘッド】

ドライブヘッド内径（mm）	160
フィードストローク（mm）	750
ビットスピード（r.p.m）	正転60-120-265-400、逆転36-72-160-240
最大給圧力（ton）	25
最大バランス力（ton）	33
最大トルク（kg、m）	1,200
