ボーリングマシンの導入では、現場のニーズに応えてくれるマシンを選ぶことが大切です。ここでは、ボーリングマシンメーカーの東邦地下工機をピックアップ。メーカーとしての特長や、販売しているマシンなどをご紹介するので、ぜひ参考にしてください。

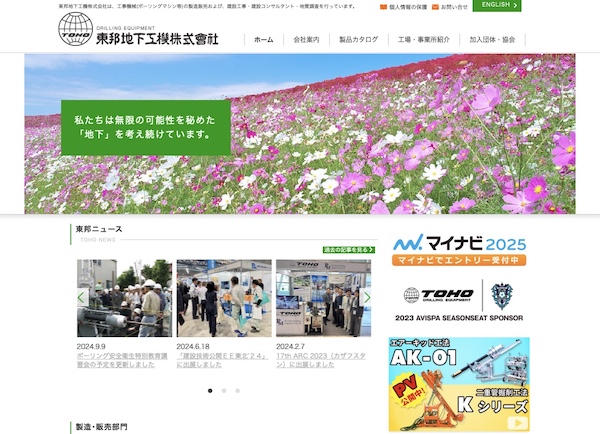

引用元:東邦地下工機公式HP
（https://www.tohochikakoki.co.jp/index.php）
1933年に「ヤマト工作所」として創業以来、長年にわたって建設機械の製造を行っています。自社商品を用いた法面工事や地質調査なども行なっており、現場で得た知見を商品にフィードバックしています。
「販売して終わり」ではなく、販売後のサポートも提供しています。札幌、仙台、新潟、大阪、広島、松山、熊本など全国の営業所から定期訪問やメンテナンスを行い、機械トラブルにも対応しています。
安全な街づくりに欠かせない地質調査機の提供や国内外の井戸や温泉掘削のためのボーリングマシン提供といったSDGsの取り組みや、ISO9001認証取得、ボーリングマシンの運転教育など、企業としてさまざまな取り組みを行っています。特に教育には力を入れており、ボーリングマシンを使用する地質調査・さく井・斜面防災・地盤改良など各協会と協力をして、安全講習会を開催しています。
長年培った技術やノウハウをもとに、クライアントニーズに合ったマシンを提供している東邦地下工機。特に、地中に細長い穴を掘る小型試錐機の販売で高いシェアを誇ります。
エアホース1本で削孔できるボーリングマシン「オールエアー駆動タイプ 他 AK･RB型」や、狭い作業スペースでも調査ボーリングや注入工事ができる「スピンドルタイプ D型」などさまざまな製品を扱っているので、「小スペース・低負荷の工事を実現したい」とお考えの方は、ぜひ問い合わせてみてはいかがでしょうか。
こちらのページでは、多様化する工事現場のニーズに応える、さまざまな製品やメーカーをご紹介しています。マシンの購入を検討している方は、ぜひチェックしてみてください。
引用元:東邦地下工機公式HP
（https://www.tohochikakoki.co.jp/catalog/catalog_list.php?by_word2=1）
管ロッド・外管ケーシングによる、二重管掘削に対応しているドリルヘッドを装備しています。さらに、K型独自の内管スライド機構を搭載することによって、崩壊性地層の掘削を行っていく場合にも威力を発揮することが可能となっています。地すべり対策集排水工や擁壁アンカー工などのボーリングを行う際に活躍が期待できる、全油圧駆動の二重管式のボーリングマシンです。
| 穿孔角度（°） | 0〜90（下向き） |
|---|---|
| 適用管径（mm） | 内管76.3（Max）、外管39.8（Max） |
| 回転数（rpm） | 高速0〜34、低速0〜17 |
| 最大トルク（kN・m） | 4.30{438kgf・m} |
| 給進ヘッド ストローク（mm） | 1,400 |
| 給進力（kN） | 内管12.0{1224kgf}、外管25.0{2550kgf} |
| 引抜力（kN） | 内管17.5{1785kgf}、外管25.0{2550kgf} |
| 給進 ヘッドスピード（m/min） | 12（Max） |
| 機体寸法【L×W×H】（mm） | 本体2620×870×1130、油圧ユニット1300×610×1250 |
| 機体質量（kg） | 本体830、油圧ユニット650 |
引用元:東邦地下工機公式HP
（https://www.tohochikakoki.co.jp/catalog/catalog_list.php?by_word2=11）
こちらは、走行台車を搭載している点が特徴の、トップドライブ式ロングフィードマシンです。二重管掘削に対応した排水孔を標準で装備していることによって、井戸ボーリングなどを効率よく施工することが可能となっています。
| スピンドル回転数（r.p.m.） | 50Hz:21/44、60Hz:25/53 |
|---|---|
| 最大スピンドルトルク（kN・m） | 50Hz:3.46{353kgf・m} 60Hz:2.87{293kgf・m} |
| ストローク（mm） | 3500 |
| 給進力（kN） | 30.8{3100kgf} |
| 引抜力（kN） | 30.8{3100kgf} |
| オイルポンプ吐出量（L/min） | 50Hz:8.8+23.3、60Hz:10.6+28.1 |
| 型式 | 油圧モーター無限軌道 |
| 最大出力（kW） | 4.6ガソリンエンジン |
| 機体寸法【L×W×H】（mm） | 施工時3,236×2,232×6,126 |
| 機体質量（kg） | 3,400 |
引用元:東邦地下工機公式HP
（https://www.tohochikakoki.co.jp/catalog/catalog_list.php?by_word2=12）
エアホース1本で削孔ができる、軽量型のボーリングマシンです。最大分解質量は65kgとなっており、高いところ・狭いところでの鉄筋挿入工や、ロックボルト工が可能です。また、小さな足場でも施工を行うことができる点もポイントで、経済効率も評価されています。クレーン吊り下げ式の機種、バックホウ取り付け式の機種、防音カバー式の機種も提供されています。
※AK-01（ エアーキッド ） の場合
| 穿孔角度（°） | 任意 |
|---|---|
| 削孔呼径（mm） | 単管式φ65、二重管式φ106（最小内径φ67） |
| 回転数（rpm） | 0〜30 |
| 最大トルク（kN・m） | 1.23{125kgf・m} |
| 給進力（kN） | 7.84{800kgf} |
| 引抜力（kN） | 7.84{800kgf} |
| 給進ストローク（mm） | 1,400 |
| 機体寸法【L×W×H】（mm） | 2,170×660×980 |
| 機体質量（kg） | 本体230 |
引用元:東邦地下工機公式HP（PDF）
（https://www.tohochikakoki.co.jp/cgi-bin/pdf/D_20210322.pdf）
小型で軽量なボーリングマシンです。分解や運搬、組み立てを容易に行えるため、狭いスペースでの作業が可能。例えば調査ボーリング、注入工事、小型の井戸など、さまざまなボーリング作業に用いることができる機種です。小型であるものの、油圧機能が充実している点がポイント。作業能率や安全性を向上させています。
【スピンドル】
| 内径（mm） | 47 |
|---|---|
| 回転数（r.p.m.） | 65:125:370 |
| 最大トルク（kN・m） | 0.54{55kgf・m} |
| ストローク（mm） | 300（400） |
| 給進力（kN） | 8.4{860kgf} |
| 引抜力（kN） | 13.8{1410kgf} |
| 所要動力 | 3.7kW/4Pまたは7PS |
| 機体寸法【L×W×H】（mm） | 1,115×570×960（1,115×570×1060） |
| 機体質量（kg） | 200（240） |
引用元:東邦地下工機公式HP
（https://www.tohochikakoki.co.jp/catalog/catalog_list.php?by_word2=1）
中型から大型のボーリングマシン。余裕の給圧力やバランス力に加えて、トルクを備えている機種です。用途としては、基礎坑や地すべり抑止坑、井戸ボーリングなどの施工などが挙げられます。また、油圧チャックを標準装備していることから、チャッキング作業を行う際の安全性が大きく向上しているボーリングマシンです。
【スピンドル】
| 内径（mm） | 79 |
|---|---|
| 回転数（r.p.m.） | 30:105:220:26（R） |
| 最大トルク（kN・m） | 3.43{350kgf・m} |
| ストローク（mm） | 500 |
| 給進力（kN） | 29.7{3030kgf} |
| 引抜力（kN） | 39.6{4040kgf} |
| 所要動力 | 11kW/4Pまたは15～20PS |
| 機体寸法【L×W×H】（mm） | 2,075×1,055×1,680 |
| 機体質量（kg） | 1,360 |
引用元:東邦地下工機公式HP
（https://www.tohochikakoki.co.jp/catalog/catalog_list.php?by_word2=1）
中型から大型のボーリングマシンです。高低ギヤの切り替えにより、正転6段、逆段2段のスピンドル回転数を持っている点が特徴です。得意な作業としては、深井戸や温泉ボーリング、探鉱調査など、深いボーリングなどが挙げられます。
【スピンドル】
| 内径（mm） | 92 |
|---|---|
| 回転数（r.p.m.） | Low30:65:110:25（R）、High185:385:660:160（R） |
| 最大トルク（kN・m） | 4.71{480kgf・m} |
| ストローク（mm） | 600 |
| 給進力（kN） | 51.8{5290kgf} |
| 引抜力（kN） | 77.0{7850kgf} |
| 所要動力 | 15kW/4Pまたは20～30PS |
| 機体寸法【L×W×H】（mm） | 2,490×1,245×2,620 |
| 機体質量（kg） | 2,180 |
引用元:東邦地下工機公式HP
（https://www.tohochikakoki.co.jp/catalog/catalog_list.php?by_word2=6）
縦型2層ミキサーと、PA型ポンプをセットにした小型プラントです。「小型で軽量」、「取り扱いやすい」、「メンテナンスしやすい」という3点をモットーとした製品。使用例としては、下水道工事やトンネル工事、管付設工事などにおいて、モルタルやエアモルタルなどを注入する作業の際に用いられています。
| 適用流体 | セメントミルク・エアーミルク その他 滑剤 |
|---|---|
| 最大吐出量（L/min） | 50Hz:47、60Hz:58 |
| 最大吐出圧力（MPa{kgf/cm2}） | 1.4{14} |
| ポンプ | PA - 3 |
| ミキサー | MVM-5B |
| 所要動力（kW） | 2.2/4P+2.2k/6P |
| 機体寸法【L×W×H】（mm） | 1,800×1,270×1,570 |
| 機体質量（kg） | 660 |
引用元:東邦地下工機公式HP
（https://www.tohochikakoki.co.jp/catalog/catalog_list.php?by_word2=8）
使用する水量が少量であることから、水を確保することが難しい現場に向いている装置です。無水掘りを必要とする、試料採取が困難な地層において、採取率を向上させることができます。また、亀裂が多く逸水が激しい地層に適していることに加えて、孔壁に与える影響が水・泥水よりも小さいことから、孔内試験を行う際にも適しています。こちらの装置で発砲した泡は自然消泡するため、泥水よりも後処理が簡単に済むといった面もあります。
| 発泡剤ポンプ吐出量（l/min） | 0.10〜1.00 （50Hz）、0.12〜1.20 （60Hz） |
|---|---|
| 発泡剤ポンプ 吐出圧力（MPa） | 0.5 |
| 動力（W） | 65（AC100V） |
| 機械寸法【L×W×H】（mm） | 535×472×580 |
| 本体質量（kg） | 51 |
引用元:東邦地下工機公式HP
（https://www.tohochikakoki.co.jp/catalog/catalog_list.php?by_word2=8）
あらゆる型のボーリングマシンに取り付けができるロープ式の安全装置です。ロープに力がかかった場合、スピンドルの回転が止まる仕組みとなっています。モーター仕様・エンジン仕様どちらへの取り付けも可能となっており、安全範囲は自由に設定を行うことができます。さらにこのロープセンサーは、平成6年10月清水建設株式会社発注のトンネル現場にて、安全対策で優良賞を受賞したこともある製品です。
| 本社所在地 | 福岡県福岡市博多区西月隈5-19-53 |
|---|---|
| TEL | 092-581-3031 |
| 営業所（対応エリア） | 公式HPに記載なし |
| 建設業許可等 |
福岡県知事許可 特定建設業（特-5）第116057号 福岡県知事許可 一般建設業（般-5）第116057号 |
| 公式URL | https://www.tohochikakoki.co.jp/company/index.php |
アンカー工・法面工などの中規模以上の工事から、地盤改良や地質調査などの小規模工事まで様々なシーンで活躍するボーリングマシンを、工事ごとに重要視される特徴やスペックを「強み」として表現し、それぞれにおすすめなメーカーを3社ご紹介しています。
引用元：鉱研工業（https://www.koken-boring.co.jp/products/580/）
山岳の硬い岩盤も貫けるよう、回転トルク10kN-m・引抜力60kN（給進機構）・ドリルヘッド速度25m/min、打撃力750Jなどのハイパワーを備えつつ、4次排ガス規制に適合したエンジンを積むことで燃焼効率も自動でコントロールし、経済的です。
引用元：YBM（https://www.ybm.jp/product/lrp-400-2）
本体重量がわずか1トンの軽量型マシンや、ロング車1台でツールスなどのオプション品も運搬できるのが同社製品の魅力。
大型重機を入れづらい狭い場所で行う調査や、重機を扱う担当者への負荷を抑えたい現場におすすめと言えます。
引用元：東亜利根ボーリング（https://www.toa-tone.jp/_shared/catalog/C100.pdf）
都市部における掘削作業では、騒音や振動への対策は必要不可欠。
国交省の「超低騒音型建設機械」にも指定された同社製品では、従来品比でエンジン騒音-11dB・作業音-10dBを実現。また、騒音の逆周波を人工的に発生させる消音装置なども展開しています。
