YBM

ボーリングマシンの導入では、現場のニーズに応えてくれるマシンを選ぶことが大切です。ここでは、ボーリングマシンメーカーのYBMに関して、メーカーとしての特長や、販売しているマシンなどをご紹介しますので、ぜひ参考にしてください。

YBMはどんなボーリングマシンメーカー？

研究開発型メーカー

YBMの前身である吉田鉄工所は、1946年に創業しました。佐賀県の唐津炭田で、石炭調査用のボーリングマシンの製造や修理を行うことから始まりました。それ以来、時代のニーズに合わせて自社でマシンを研究・開発してきました。第一次オイルショック後は石油や地熱開発用の大型掘削ツールを、バブル経済崩壊後は狭い土地でも使える低騒音、小型、軽量、省人化を目指したマシンを開発しています。

近年においては、ICTやIoTの技術を活かした機器やシステムの開発にも取り組み、建築業界での生産性向上を図る「i-Construction」に応える、ICT団結工に対応した杭芯位置誘導システムY-Navi[ワイ・ナビ]の開発や、機械のメンテナンスやトラブル対策に役立つ、機械情報管理システムなどの開発もおこなっています。

小型・軽量ボーリングマシン

YBMは時代のニーズに即したボーリングマシン開発に力を入れています。バブル崩壊後や阪神淡路大震災後に需要が高まったのが住宅の地盤調査や地盤改良に用いられるボーリングマシンです。そうしたニーズに対応する機種の開発・販売に力を入れ、「小型・軽量のボーリングマシンなら、YBM」と高い評価を得ています。

土壌や地下水の汚染調査機器

トリクロロエチレンなどの化学物質による土壌や地下水の汚染が、1990年代後半から社会問題としてクローズアップされ始めました。YBMはそうした状況にもいち早く対応しました。小型低騒音土壌汚染調査専用機や浄化システムを開発し、平成11年度・平成12年度に環境省水質保全局が公募した”土壌地下水汚染対策新技術実証調査”に採用されました。

YBMのアンカー法面工などに使うボーリング
マシン

ロータリーパーカッションドリル「YRP-180C」

砂礫層・転石層などにも対応できる急速穿孔機

この急速穿孔機は、地滑り対策工事や土壌調査、井戸掘り、アンカー工事、水抜き穴や注入口の穴を開ける工事で使われます。従来の回転式削孔機では難しかった砂や小石が多い地盤にも対応できます。また、トリプルクランプを使うことで、ロッドの回収や継ぎ足しの作業が効率よく行えるようになっています。

掘さく口径（mm）	Max216
回転数（min-1）	低速32、高速65
トルク（N･m）	高トルク：12,740、低トルク6,370
打撃数（bpm）	2,000
打撃エネルギー（J）	記載なし
スラスト（kN）	記載なし
ストローク長（mm）	記載なし
外形寸法（L×W×H）（mm）	7,200×2,300×2,800
質量（kg）	12,570

ロータリーパーカッションドリル「RP-900-LP」

新型ドリフターYHG-80VS搭載でケーシング径φ96mm～φ165mmまで対応

このロータリーパーカッションドリルは、3mライナープレート内での排水ボーリングやアンカー工事に適しています。新型ドリフターYHG-80VSを搭載し、強力な掘削力を発揮します。ケーシング径はφ96mmからφ165mmまで対応可能です。また、ドリフターの横スライド機能により、パイプやアンカーの挿入が簡単にできます。ガイドセル部分だけを設置すれば、地上高650mmの位置でも穴を開けることができます。

打撃力（N-m）	637/392
打撃数（Hz）	41.7/58.3
回転数（min-1）	40/80
トルク（kN-m）	8.8/4.4
打撃数（bpm）	2,000
外形寸法（L×W×H）（mm）	1,550×2,700×1,400
質量（kg）	2,030

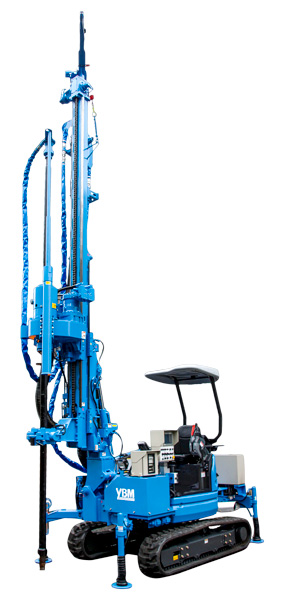

ドリル地盤改良機　鋼管打設機「GI-35C-4」

狭所進入と作業時の高安定を両立

狭い場所で使える地盤改良機です。鋼管打設機として使用することもできます。コンパクトなサイズで狭い場所にも入りやすく、スピンドルトルクは9.8kN・mです。さらに、幅を1,550mmから1,800mmに調整できるクローラと4点式のアウトリガを備えているので、狭い場所でも安定して作業ができます。

スピンドル回転数（min-1）	26～79
スピンドルトルク（kN・m）	3.2～9.8
フィードストローク（mm）	4,000
フィードスピード（m/min）	0～6.4
リーダスライド（mm）	1,000
リーダスイング（°）	左右 各5
エンジンメーカ・モデル	ヤンマー 3TNV88
総排気量（cc）	1,642
定格出力/回転数（kW/min-1）	17.5/2,200
マシン寸法（L×W×H）（mm）	5,980×1,550×2,740（運搬時 共回り防止装置付）
質量（kg）	5,550
接地圧（kPa）	50.1

YBMの地盤改良・地質調査などに使うボーリングマシン

細径鋼管回転圧入専用機「GI-35CF-RSK-4」

トルク調整、打撃数調整付き、トルクモード切替にて幅広い鋼管径に対応

狭い場所での作業に適した細い鋼管を回転圧入するための専用機です。バックホウサイズの小型化と拡幅式クローラの採用で、狭い場所にも入りやすくしています。4点式のアウトリガで作業中の安定性も向上しています。また、スイッチひとつでフィードとスライドを同時に操作できる機能があり、鋼管を打ち込んだ後の時間ロスを減らしますので、より効率的な作業が可能です。

ドリフタ打撃数（min-1）	470～840
ドリフタ打撃エネルギー（N・m）	333
ドリフタ回転トルク（kN・m）	モードAの場合1.1～3.3
ドリフタ回転数（min-1）	13～39
フィード給圧力（kN）	33.1
フィードストローク（mm）	3,700
フィードスピード（m/min）	0～12
リーダスライドストローク（mm）	1,200
リーダスライドスピード（m/min）	0～12
リーダスイング角（°）	左右 5
エンジンユニット	ディーゼルエンジン 17.5kW/2,200min-1
適用鋼管径	φ48.6用（RES-P施工時）
適用鋼管径	～最大φ114.3用（鋼管杭施工時）
運搬時寸法（L×W×H）（mm）	5,656×1,550×2,695
質量（kg）	5,650

地盤改良機「SI-15SⅣ-CF」

スピンドルストロークが長く（1,000mm）、ステップ機構を搭載

この地盤改良機は、1,000mmのスピンドルストローク長を持ち、スピンドルの回転速度を無段階で設定できます。回転数はデジタル制御盤に表示されるので、簡単に確認しながら調整できます。また、油圧シリンダフィードと油圧チャック、油圧クランプを使っているので、安全性も高いです。

スピンドル内径（mm）	77
スピンドル回転数（min-1）	高速0～50、低速0～14
スピンドルトルク（kN･m）	高速0.82、低速2.94
フィードストローク（mm）	1,000
フィードスピード（m/min）	上昇0～2.8、下降0～3.7
最大給圧力 （kN）	上昇39.5、下降29.7
原動機（kW/rpm）	40/2000
寸法（L×W×H）（mm）	1,800×1,660×2,190
質量(本体) （㎏）	1,350

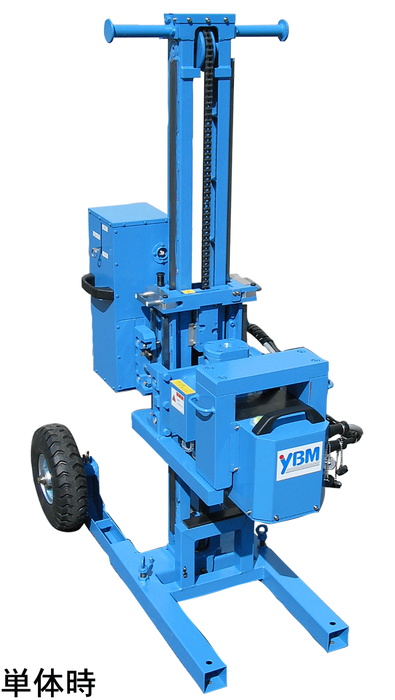

全自動スクリューウエイト貫入試験機「SST-100DⅡ」

回転・載荷・試験記録の全てが自動で行われる全自動式

旧名称は「全自動スウェーデン式サウンディング試験機」で、スウェーデン式サウンディング試験に使われます。ロッドに250N、500N、750N、1000Nの荷重を機械的にかけることができ、荷重の切り替えは完全自動で、荷重の誤りに気付かずに試験を行うリスクを減らします。また、新しい機構により、試験ユニット単体でも、走行ユニットに取り付けた状態でも計測が可能です。急に地盤が沈んでも安全に試験ができ、過大な荷重で試験を行うミスも防げます。

回転数（min-1）	20.7
トルク（N・m）	87.6{8.94kg・m}
リフト力（kN）	1.65{170kgf}
走行速度 (km/h）	2.9
エンジン出力 (kW）	2.3/1,800min-1{3.1PS/1,800rpm}
寸法（L×W×H）（mm）	1,055×670×1,455※クローラ搭載時
質量（本体）（kg）	150（クローラ搭載時 390kg）

YBMのオプション機器

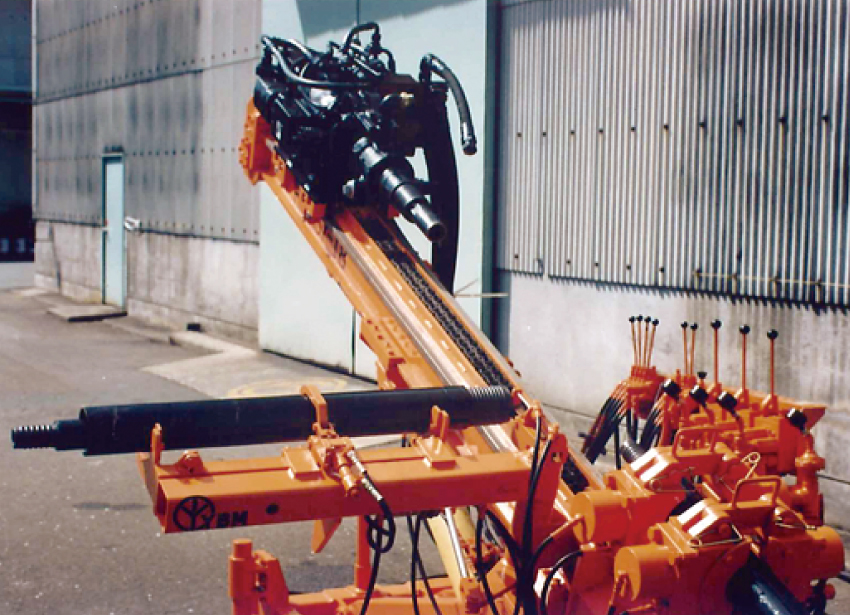

セミオートマチックロッドチェンジャー「RP-OTASUKEMAN」

軽量・安全性・簡単操作を追求した、ロータリーパーカッションドリル用の簡易型ロッド着脱装置

ロータリーパーカッションドリルを用いた掘削作業を行う現場において、安全かつ確実なロッドの着脱作業を行うための装置です。重量は約100kgに抑えており、より多くの現場での活用が可能。ロッドの締結時はもとより、抜管時にも簡単かつ確実に着脱作業が可能。ロータリーパーカッションドリルの油圧回路を使用するので、本体への油圧ユニットの増設は不要となっています。

適応ケーシング径 (mm)	φ96、φ118、φ133、φ165
適応ケーシング長 (mm)	1,000、1,500
総重量 (kg)	約100

全自動ミキシングプラント「CMA-04A-Ⅴ」

アジテータ内残量の自動計算により、ミルク切れなしで連続施工できる

本体へのセメント供給は1トンパックまたはセメントサイロから行うことができ、人力での重労働が不要。セメントと水の計量も予め設定した数値に自動で行ってくれます。バッチカウンター設定を行うことで、1日中連続で施工することも可能。バッチごとの水、セメント量が記録されており、作業終了後には使用量合計が分かるようになっています。リモコン操作を可能とするオプションも用意されています。

【ミキサー】

攪拌容量（L）	200
タンク容量（L）	350
モーター出力（kW）	1.5 1/30ギヤードモーター
ミルク落し口（A）	100A エアー駆動バタフライ弁

【アジテーター】

攪拌容量（L）	400
タンク容量（L）	550
モーター出力（kW）	1.5-6P 1/60
回転数（min-1 ）	18/22 (50Hz/60Hz）
ミルク取出口（A）	50x1（手動バルブ）

【セメントホッパー】

容量（㎡）	0.6
セメント投入口（mm）	φ1,250
フィーダ能力（kg/min）	200
回転数（min-1）	300/360 (50 Hz/60Hz）
電動機（kW）	2.2- 4P 1/10
寸法（L×W×H）（mm）	1,600×2,120×2,250
質量（kg）	1,260

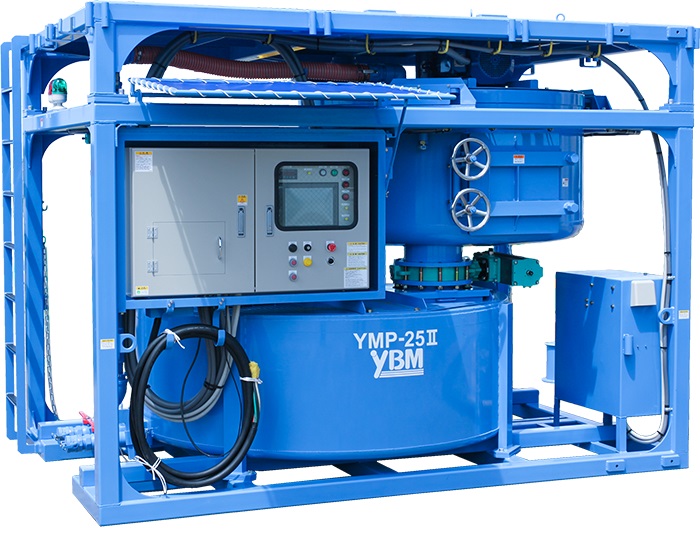

全自動ミキシングプラント「YMP-25Ⅱ」

自動制御で遠隔地からも施工機の管理ができる

こちらはタンク容量1,600 L、撹拌容量1,320 Lを有する大容量タイプ。柱状改良工事における全自動施工管理システムであり、現場状況の変化に即応できる柔軟性があるロボット化技術である「Y-LINK」の対応機種として認定されています。セメントと水の自動投入やバッチごとの水、セメントの使用量を記録することにも対応。オプションで、遠隔地から施工機の自動運転を設定したり、プラントのバッチ設定を入力するといったことも可能になります。

【ミキサー】

攪拌容量（L）	1,320
タンク容量（L）	1,600
モーター出力（kW）	7.5 1/11ギヤードモーター
ミルク落し口（mm）	φ300×1

【アジテーター】

攪拌容量（L）	2,100
タンク容量（L）	2,400
モーター出力（kW）	1.5 1/100ギヤードモーター
寸法（L×W×H）（mm）	3,380×2,100×2,450
質量（kg）	3,800（オプション項目は含みません）

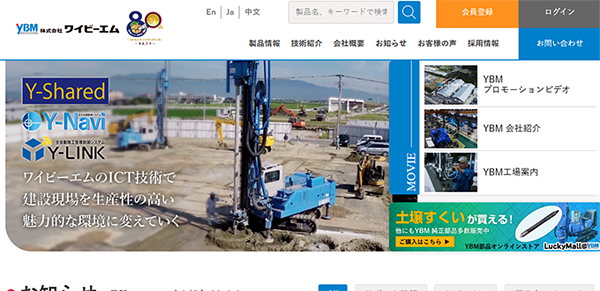

YBMの会社情報

本社所在地	佐賀県唐津市原1534
TEL	0955-77-1121
公式URL	https://www.ybm.jp/codata
営業所（対応エリア）	東京支社、中部支店、関西支店、東北営業所、インドネシア駐在員事務所、福岡支店、八丁原事務所
建設業許可等	取得認証（岸山第3工場） ISO9001:2015(Certificate No:0123)ANAB / APIQR API (License No.7-1-0110) American Petroleum Institute. アメリカ石油協会規格
